CHARAKTERISTIKA

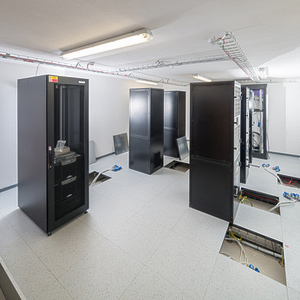

Technická podlaha umožňující bezproblémové vedení inženýrských a komunikačních sítí, dodatečné vyrovnávání nerovnosti povrchu, snadnou obměnu vnitřních prostorů apod.
ZPŮSOB DODÁVKY
Kompletní dodávka díla, včetně prováděcí dokumentace a montáže
STRUČNÝ TECHNICKÝ POPIS
Spodní nosná konstrukce je tvořena rektifikovatelnými podporami, tzv. “patkami”. Výška patek je min.65 mm a může se pohybovat, dle požadavku investora, až do 1500mm. Minimální rektifikovatelnost je ± 15 mm. Patky jsou zhotoveny z pozinkované oceli a povrch hlavového kusu, tvořeného osminásobnou hvězdicí k uložení panelu a upevnění nosníků, je opatřen antistatickou podložkou z tvrdé pryže, působící jako kročejová izolace. Dle požadavku na únosnost podlahy se na “patky” nasazuje rám z nosníků. Nosníky zvyšují stabilitu a únosnost podlahy. Standartní délka nosníků je 536 mm, pro diagonální výztuhy pak 360 mm nebo 784,5 mm. Nosníky jsou z pozinkovaných ocelových „U“ profilů a dle stupně rovnoměrného či bodového zatížení jsou dimenzovány jako lehké (25 x 15 mm), střední (25 x 38 mm) a těžké (25 x 40 mm). Povrch nosníků je opatřen antistatickou podložkou působící jako kročejová izolace.
Patky a nosníky jsou kombinačně skládány do rámů s modulem 600 x 600 mm na základě statického propočtu podle zákazníkem požadovaného maximálního plošného, bodového a dynamického zatížení.
Pochůzí nosná konstrukce je tvořena panely v modulu 600 x 600 mm. Tyto panely se dodávají, podle požadavku na únosnost podlahy, ve dvojím provedení :
Typ L - DT konglomerát vysoké hutnosti (až 780 kg/m3). Síla desky je 38 mm, hmotnost 27 kg/m2, odolnost proti ohni REI 30 (spodní strana panelu je opatřena AL fólií), nebo REI 60 (spodní strana panelu je opatřena pozinkovaným plechem) maximální plošné zatížení je 3.000 kg/m2.
Typ C - panel z anhydritu typu KNAUF. Síla desky je 34 mm, hmotnost 50 kg/m2, odolnost proti ohni REI 90 (spodní strana panelu je opatřena Al fólií), max.plošné zatížení 4.400 kg/m2
Oba typy se dodávají ve dvou alternativách úpravy spodní strany panelu, která chrání desky proti ohni a slouží i jako izolace proti vlhkosti ( a/ hliníková fólie tl.0,05mm b/ pozinkovaný ocelový plech tl.0,5mm). Tato úprava rovněž zvyšuje mechanické vlastnosti panelu. Panely jsou vždy po obvodu opatřeny lemováním ze samočinně zhášejícího polyuretanu. Tímto jsou panely i dokonale uzavřeny a utěsněny proti okolní vlhkosti.
Pochůzí povrch panelů může být součástí nosných panelů a je předmětem dodávky zdvojené podlahy. V tomto případě nabízí firma MARAZZI následující pochůzí povrchy:
- keramická dlažba z produkce MARAZZI rozměrů 600 x 600 mm nebo 300 x 300 mm, ze sérií dle výběru investora
- kobercová krytina, rozměr: 600 x 600 mm
- krytina z PVC (linoleum) výrobce DLW, rozměr: 600 x 600 mm
- krytina z materiálu MARMOLEUM
- žulová nebo mramorová dlažba rozměru 600 x 600 mm apod.
Na přání investora lze dodat panel opatřený pouze Al fólií na kterou se po montáži zdvojené podlahy provede pokládka vybrané podlahové krytiny. V tomto případě není pochůzí povrch předmětem dodávky zdvojené podlahy a řeší se individuálně.
